礦粒在磁選機磁場中磁力大小的計算及不同磁場中的行為

礦粒在磁場中被磁化后，受到磁力的作用;磁力大小的計算，以及礦粒在不同磁場中的行為，下面就來分析下

磁場有均勻磁場和不均勻磁場之分，典型的均勻磁場和不均勻磁場如圖1所示。圖1(a)除邊緣部分外，兩極之間各點磁場強度相等，這種磁場是均勻磁場，否則就是不均勻磁場，如圖1(b)所示，磁場的不均勻程度可用磁場梯度來表示，磁場梯度是沿磁極法線方向磁場強度的變化率.可用gradB或grad H表示，gradB是db/dx，grad H即為dh/dx。在均勻磁場中g(shù)rad H≈0，在不均勻磁場中，各點磁場強度大小和方向都是變化的，所以gradH即為gradH≠0，在圖3中，假設距磁極表面x1處的磁場強度為Hl，距離x2處的磁場強度為H2，同理可得距離x3處的磁場強度為H3，則獲得磁場梯度為：

dH/dx=limΔH/Δx=H2-H1/x2-x1=gradH

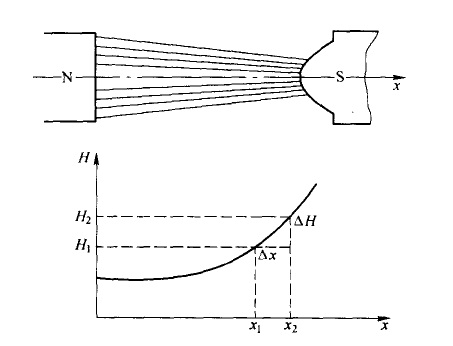

              圖3磁場強度示意圖

磁場梯度方向?yàn)榇艌?chǎng)強度變大的方向，是指向H增大的一方。綜亡所述，得知在不均勻磁場內各點的磁場強度和磁場梯度均是不相等的，單位距離磁場增量AH愈大者.則其磁場梯度愈大，磁場也愈不均勻。在均勻磁場中，因?yàn)槿魏蝺牲c(diǎn)的磁場強度相等，故其磁場增量ΔH=0，所以，磁場梯度變化等于零。

礦粒在不均勻磁場中，受到的作用亦不相同。在均勻磁場中,當?shù)V粒磁化后，只受鹼轉短的作用，當轉矩使其長軸平行于磁場方向后就穩定不動。礦粒在不均勻磁場中，除受磁轉矩的作用外.還受到磁場力的作用，結果使礦檢既發生轉動，又向著磁場梯度大的方向移動，最后被梯度大的磁極面吸引。正因如此，不 同磁性顆粒才能分離，所以磁選只能在不均勻磁場中才能進行。

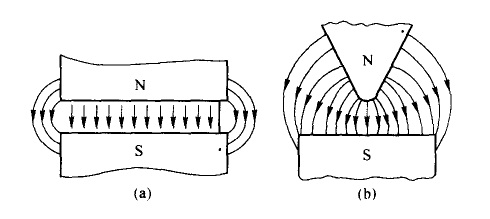

                         圖1兩種典型的磁場

                      a均勻磁場 b不均勻磁場

磁場梯度的產生，除了可用圖1(b)尖削磁極對平面磁極排列等方法外，近年來為獲得更高的梯度，將不同形狀的磁體(球、棒、齒板、細絲等)置于磁場中，如圖2所示;用一鐵磁體置于均勻磁場中，其內部磁力線密集，其周圍磁力線疏密不等。這表明;在磁體附近產生了磁場梯度。鐵磁體周圍梯度區域的大小和梯度高低，與磁體的尺寸、形狀和材質有關。這種關系是：梯度區域的大小，隨磁體尺寸的增大而增大。而梯度的高低.則隨鐵磁體尺寸減小而增高，因而將不銹鋼纖維(鋼毛)置于磁場中,可獲得很高的磁場梯度。

           圖2鐵磁體在均勻磁場中產生梯度示意圖
