磁選機結構圖|磁選機在河沙中的使用|磁選機鐵礦選礦|磁選機分選原理與選別過程

磁選機結構圖

雙立環脈動高梯度磁選機的結構圖

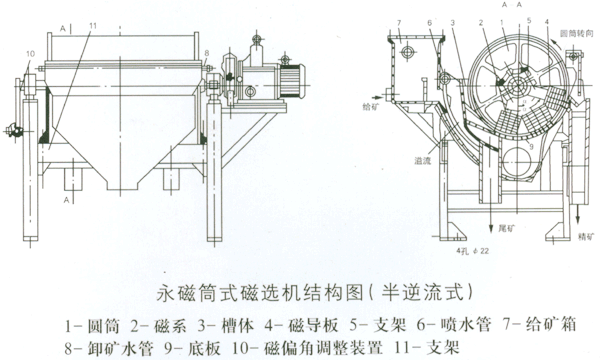

永磁筒式磁選機結構圖

圓筒式磁選機結構圖

磁選機在河沙中的作用

通過磁選機將河沙中的磁性鐵選出來。

挖沙選鐵船由浮體、鏈斗挖沙系統、篩分系統、磁選系統、尾沙排除系統、動力系統組成。

根據河道的環境不同，一般來說，石子比較少、直徑比較小的河道用自震式比較好，維修方便，節省動力(約3KW)。而石子很多，直徑又比較大的河道就要用滾筒式的篩子了。 經過篩分后的石子一般直接流入河道，如果有經濟價值也可由傳送帶輸送到岸上出售;河沙轉入磁選系統。磁選系統主要是磁選機和水洗精選系統

磁選機的磁表強度一般要達到3800-4500高斯，規格為750*2200-2400，這樣配套才能達到90%的凈選率。水洗的作用是提高毛鐵粉的品位，一般可在30-45之間自由調節。尾沙排除系統的作用是將選去鐵粉的尾沙排到遠離本機械的地方，以保證本機械能正常的工作。一般有自流式、傳送帶式、抽沙泵式三種形式當然這也是根據河道的具體環境來定的。

磁選機產品圖片

干式磁選機對鐵礦選礦中的作用

干式磁選機磁輥通過調速電機拖動，轉速的快慢通過調速表來進行調節，可控制磁選機的產量和精礦品位。礦粒經輸送帶被送入上磁輥分選，由于礦石的礦粒有磁性，立即被強磁場吸附在磁輥上，而脈石粒（雜石、砂土）由于沒有磁性（磁性很弱），磁輥的強磁對它不產生吸力，隨著磁輥的轉動，礦粒一直被吸在磁輥上，而脈石粒在磁輥轉到前端位置時被拋出掉在隔礦板的前面（通過改變隔礦板角度的大小可調整精礦的品位），礦粒繼續被磁輥帶到脫磁區時自動掉入一選集礦斗收集為精礦成品。

由于上磁輥掉下的脈石中還夾帶有一些磁性更弱的礦粒，它們將進入下磁輥繼續進行磁選，磁選后的成品礦粒進入二選集礦斗收集為成品，被拋出的脈石經尾礦口排出，至此磁選工序結束。由于原礦中的脈石被拋棄，所以使礦石的品位得到提高。

干式磁選機產品圖片
