德版顎式破碎機

德版顎式破碎機介紹

德版顎式破碎機是顎式破碎機的一種，也常被稱為顎破，日目前各在冶金、建材、電力等行業的常用的破碎機械設備。用于破碎一般性的脆性、中硬以中硬以上礦石或巖石，如石灰石、泥質粉砂巖、頁巖、石膏和煤等，也適合破碎石灰石和粘土質的混合物。

德版顎式破碎機較大的特點是破碎比大，可將大塊原礦石一次破碎到符合入磨粒度，與傳統的破碎機械相比，可節省一次性投資45%，礦石破碎成本降低約40%，是目前大型礦山的碎礦設備是比較經濟可靠的破碎機械。

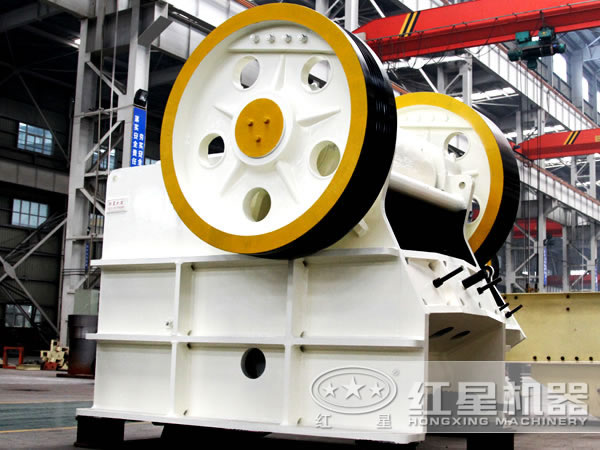

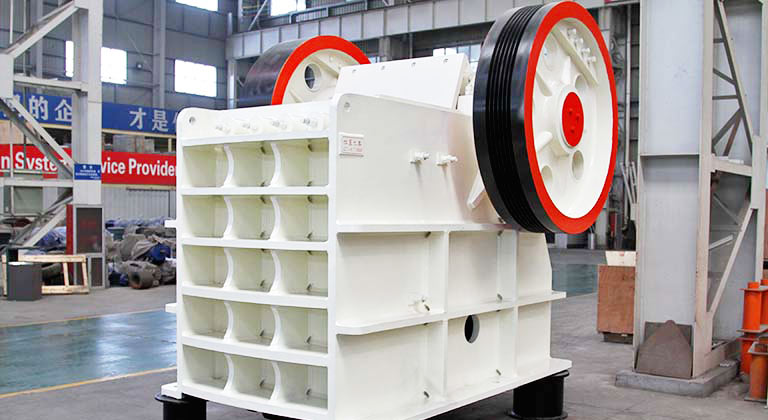

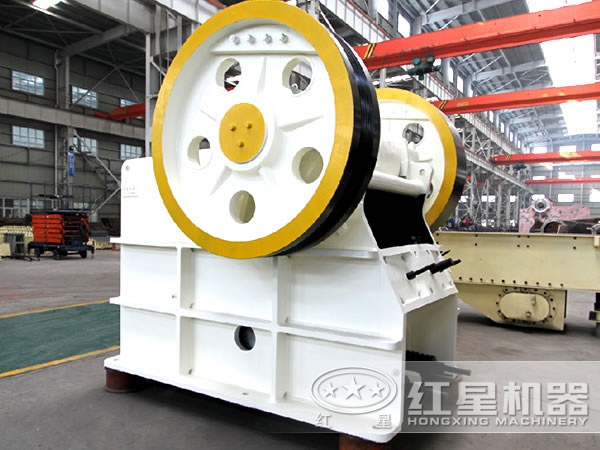

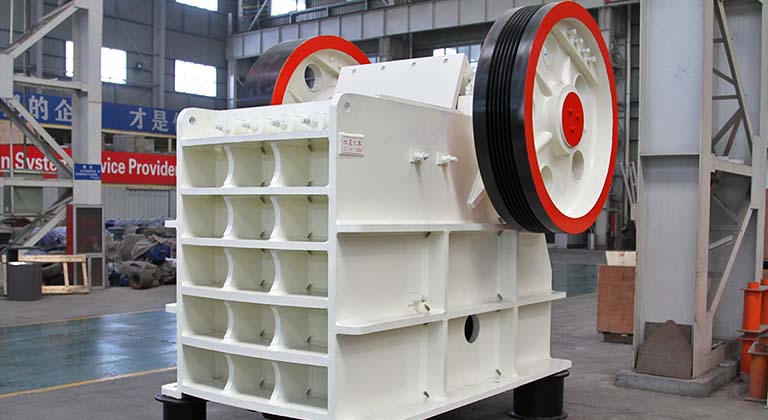

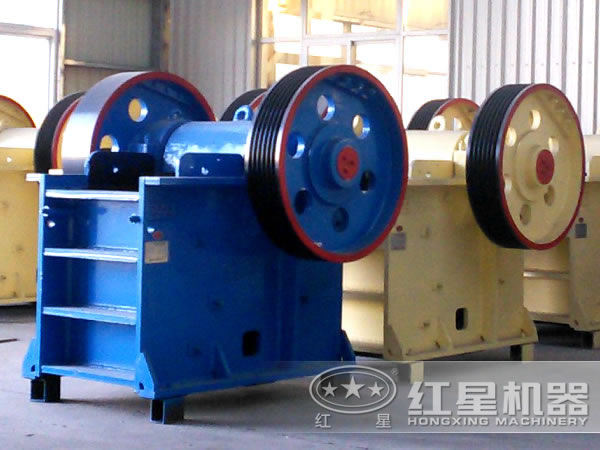

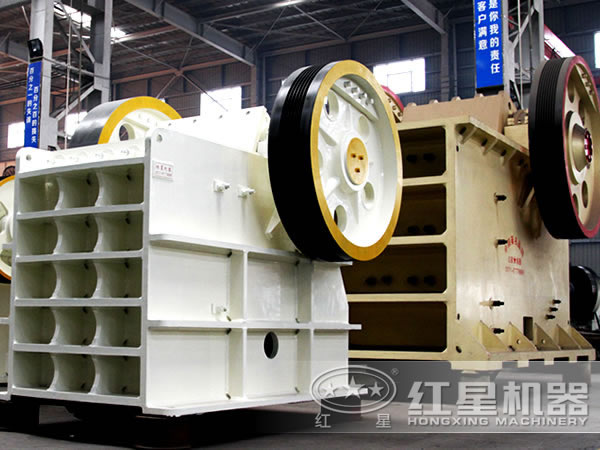

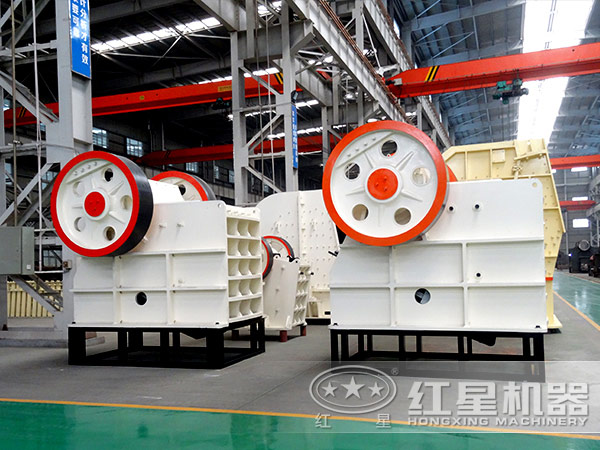

德版顎式破碎機圖片

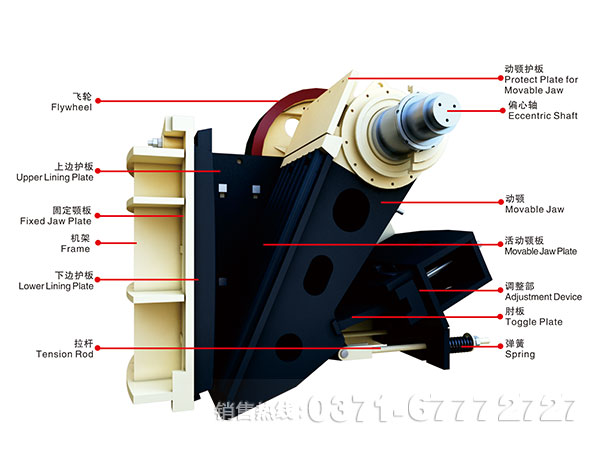

德版顎式破碎機結構

德版顎式破碎機其結構設計合理、部件采用恰當。主要由機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。其中肘板還起到保險作用；顎板采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。適用破碎大、中、小型石塊和相應的物體。

其中德版顎式破碎機的顎板是設備的核心部件，一般采用較高的高猛鋼材質制作，耐磨度非常高，大大提高使用壽命，據統計比傳統的設備節省達到3倍以上。



德版顎式破碎機設備優勢

1、德版顎式破碎機合理的破碎腔形設計，精準的運動參數，確定了合理的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，相比之下，產量可提高30%_50%。

2、機械通過對整體結構及配重部分的優化，精確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效降低了設備的振動等級，使設備運轉更加平穩、可靠。

3、德版顎式破碎機的飛輪采用合理的結構分布，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。

4、對設備的顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。

5、在潤滑過程中迷宮密封結構的交叉間隙由內向外自動填充潤滑脂，能有效地防止灰塵或其它細小顆粒進入軸承室污染潤滑脂，從而延長潤滑脂和設備的使用壽命。

6、德版顎式破碎機應用了液壓缸控制調整座前后移動，能夠方便、快捷地實現對排料口的調節，極大地方便了現場的操作管理。集中潤滑系統無需停機即可對設備進行潤滑，降低了人工勞動量，縮短了維護時間。

7、具備操作簡單，維修方便，改善了工人的勞動強度。

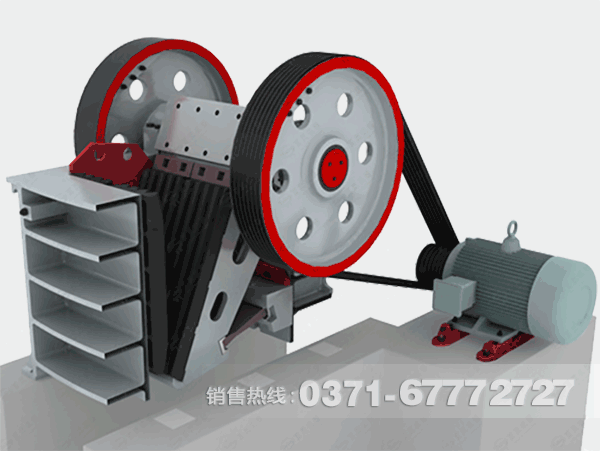

德版顎式破碎機工作原理

該機械的工作方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出，達到所需產品，大小均勻、合理。

德版顎式破碎機技術參數
