高強磨粉機

高強磨粉機（高強磨）介紹

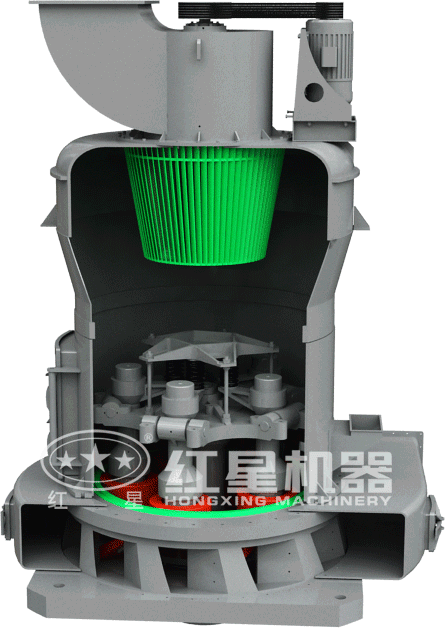

高強磨粉機（高強磨）主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉，電磁振動給料機及電器控制柜等輔助設備。在主機中，磨輥組件通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯系，壓力彈簧在磨輥軸承室的懸臂外端面，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當電動機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉，葉輪轉速越高，分選出的粉子越細。

高強磨粉機（高強磨）適用范圍

高強磨粉機（高強磨）用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于 9.3 級，濕度在 6% 以下的非易燃易爆的礦山、冶金、化工、建材等行業 280 多種物料的高細制粉加工，成品粒度在 80-425 目范圍調節（最細1000 目）。該機可通過添加特殊裝置，可生產出 30-80 目的粗粉。

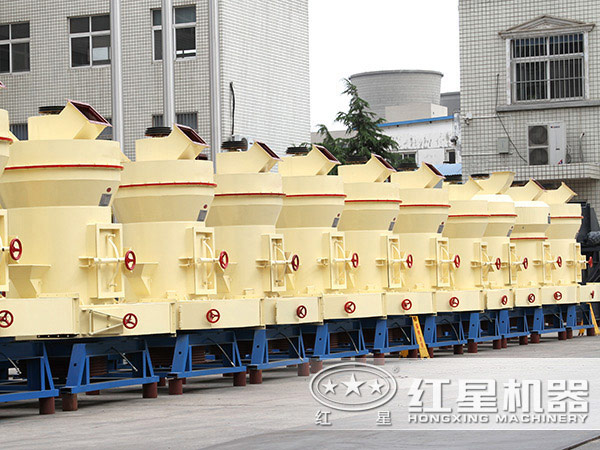

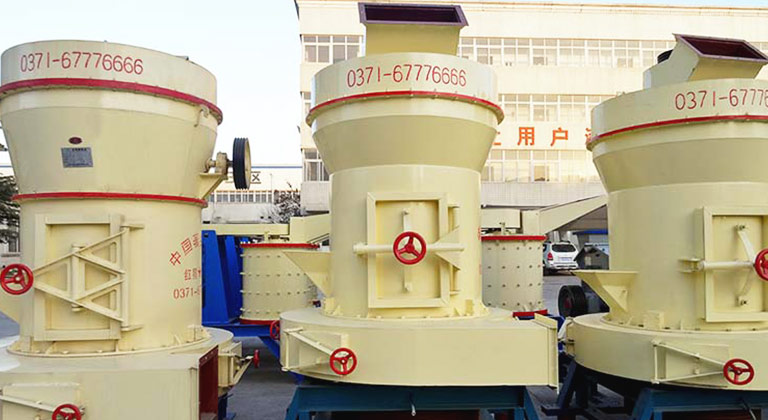

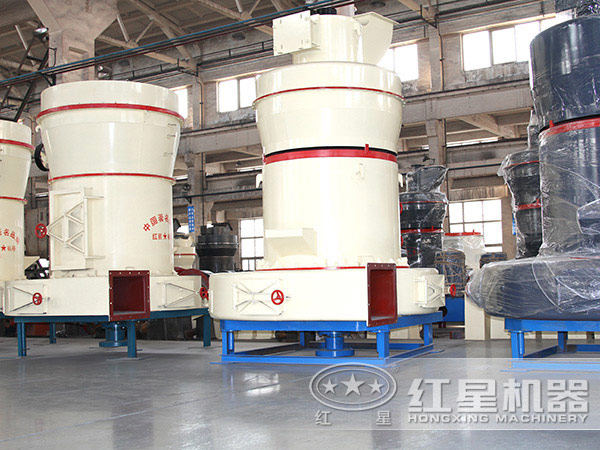

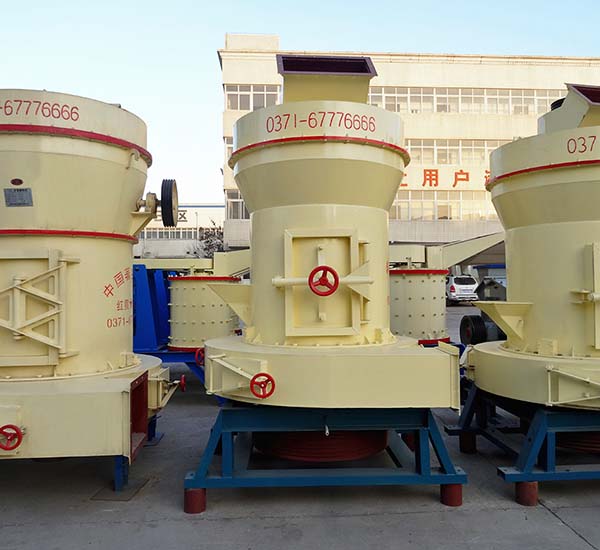

高強磨粉機（高強磨）圖片

高強磨粉機（高強磨）工作過程

高強磨粉機（高強磨）主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，壓力比同等動力條件下的高強磨粉機（高強磨）高1.2倍，所以產量大為提高。當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后粉末隨鼓鳳機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物料落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。當磨輥與磨環的磨損達到一定程度后，調整高壓彈簧長度，保持磨輥與環之間恒定碾壓力。從而保證穩定的產量。

高強磨粉機（高強磨）結構特點

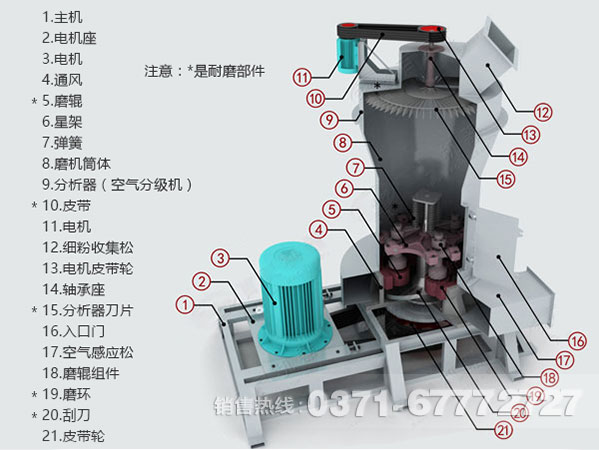

磨粉設備廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工。根據所磨物料的細度和出料物料的細度，磨粉機可分高強磨粉機（高強磨）、高壓懸輥磨粉機、高壓微粉磨粉機、直通式離心磨粉機、超壓梯形磨粉機、三環中速磨粉機六種磨粉機類型。其中高強磨粉機（高強磨）要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機、畚斗提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

高強磨粉機（高強磨）結構優勢：

1、立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系；

2、成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的；

3、機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠；

4、重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠；5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方面。

高強磨粉機（高強磨）工作原理：

物料經粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入高強磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。在高強磨磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。

高強磨粉機技術參數
