高梯度磁選機

高梯度磁選機介紹

高梯度磁選機是磁選機系列的一種。主要由磁分離機、線圈冷卻系統、整流電源、氣動控制系統和整機電控制系統五大部分組成。而高梯度磁選機磁體，裝有磁介質和支撐結構的分選箱，料流分配系統。而線圈冷卻系統包括冷卻水分配管、內冷卻和外冷卻管路系統和熱交換器等；整流電源包括干式整流變壓器和可控硅整流柜。

高梯度磁選機（磁選機）的氣控系統主要包括氣控閥、氣控柜和空壓機等。在工作中起到重要作用，如降低高梯度磁選機的故障及振動現象。而控制系統包括手動和自動操作，冷卻系統的過壓、失壓和過熱保護裝置，外圍設備聯鎖操作和故障報警及自動停機系統。

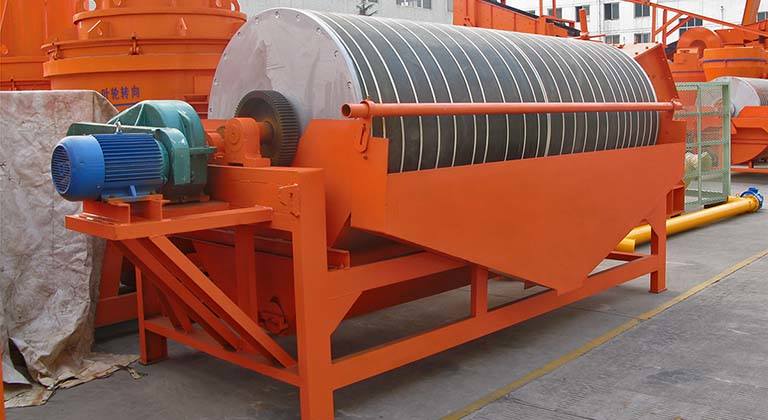

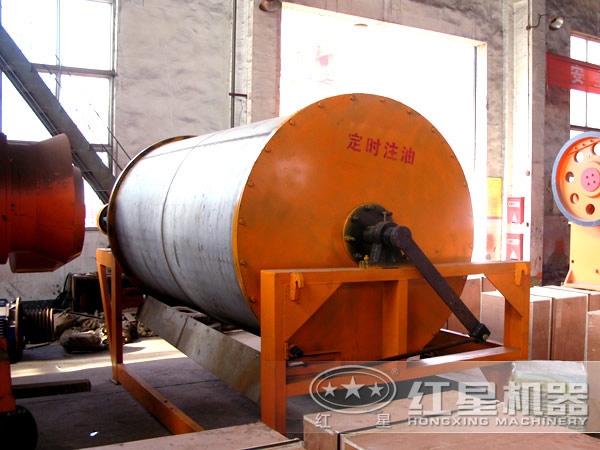

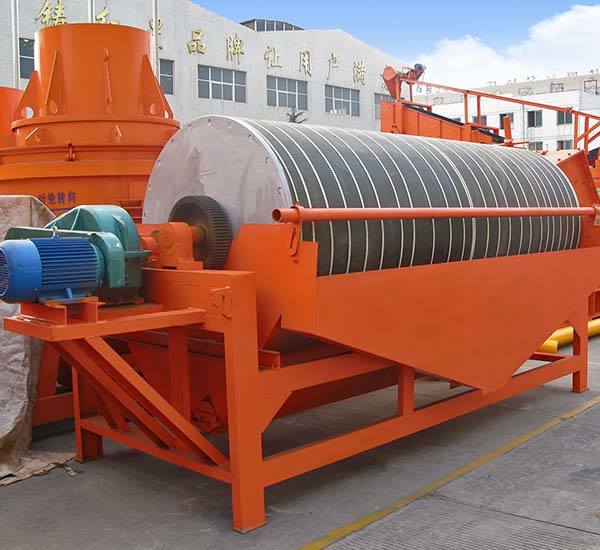

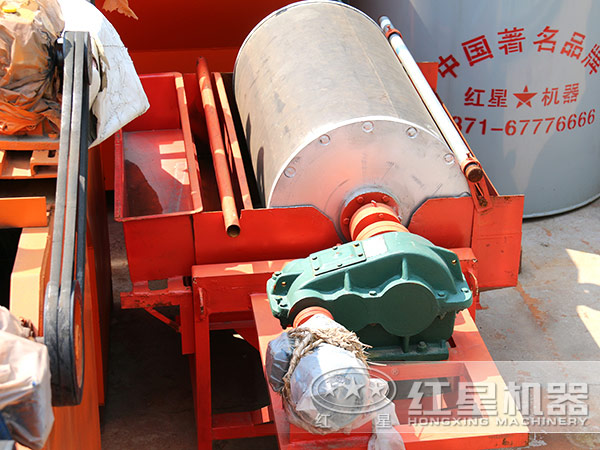

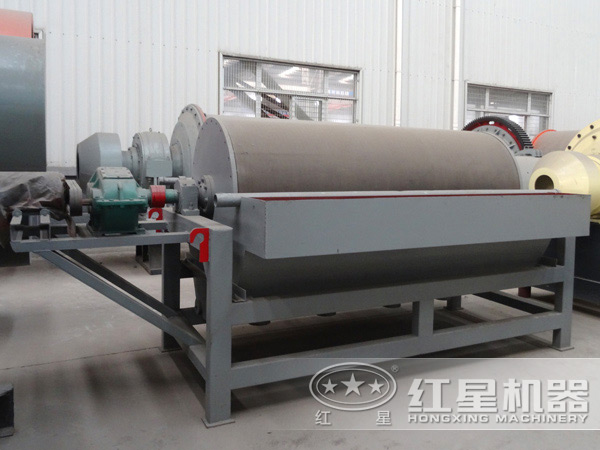

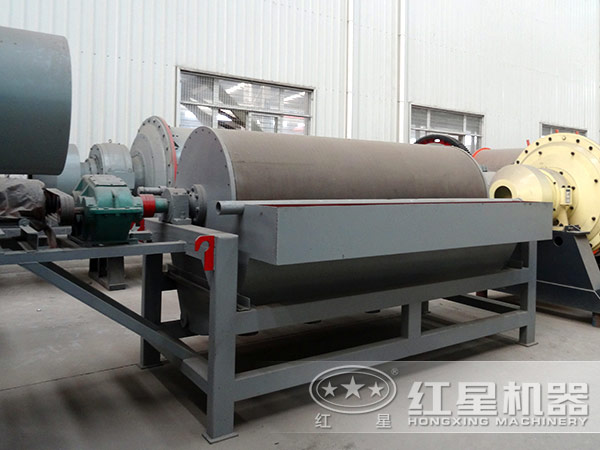

高梯度磁選機圖片

高梯度磁選機優勢

1、高梯度磁選機在工作中可提供供順流、半逆流、逆流型等多種不同表強的磁選。具有結構簡單、處理量大、操作方便、易于維護等優勢。

2、采用聚磁技術組成復雜的復合磁系，使得磁盤周圍磁場空間范圍大、磁場梯度大,與其它同類產品比較:回收率高、處理量大。

3、由于高梯度磁選機應用移動磁場技術、聚磁技術，鐵粉在匯聚圓盤邊緣過程中包容適量水，借助磁力、重力足以卸礦。從而減少了設備尾礦回收機耗水量。

4、設備可用于磁鐵礦、磁黃礦和燒烤后的赤鐵礦、褐鐵礦、菱鐵礦的磁選，經現場應用。尾礦回收機具有處理量大、回收率高、結構簡單、提高利潤，節約礦產資源等效果。

高梯度磁選機工作原理

據各種礦物不同的比磁化系數進行礦物分選，進入分選區時，在磁場磁力作用下，磁性物質被吸附在滾筒表面，并隨著滾筒一起轉動。磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，在磁筒轉動時產生磁攪現象，非磁性和弱磁性顆在磁筒轉動過程中脫落，磁性顆粒在磁場內受磁力作用吸附在滾筒表面，被帶磁系邊緣磁力較弱處卸在精礦槽中、即、精礦。

高梯度磁選機技術參數
