磁鐵礦比磁化強度、比磁化系數(shù)與磁化強度的關(guān)系圖

影響強磁性礦物磁性的因素很多，其中主要有磁化的磁場強度，顆粒的形狀、顆粒的粒度、強磁性礦物的含量和礦物的氧化程度等幾個因素，這里仍以磁鐵礦為對象進行討論。

磁化磁場對強磁性礦物磁性的影響，在前面已作了詳細的討論.明確得出礦物磁性隨外磁場呈非線性變化的結(jié)論。現(xiàn)以某廠的磁鐵礦為例，進一步討論J=f(H)與x=f(H)的非線性變化關(guān)系。圖2—18為該礦物J、x與H之間的變化曲線。從固中J=f(H)變化曲線看出，磁鐵礦在磁化場H=0時，它的比滋強度J=0。隨著磁化場H的增大，磁鐵礦的比磁化強度開始緩慢增加(0一1段)，隨后便迅速增加(見1—2段)，再往后又變?yōu)榫徛黾?見2—3段)，直到磁飽和點，用Jmax表示(J≈135A/(mkg)或135(Gs/g)。再降低磁化場H，比磁化強度J隨之減小，但并不是沿著0一1—2—3，而是沿高于原曲線的3—4下降。當磁化場H降至零時，J并不為零，保留一定的剩磁值(J r≈5A/(mkg)或5Gs/g)。消除J r所用的矯頑力Hc約等于1.7kA/m(或21Oe )。

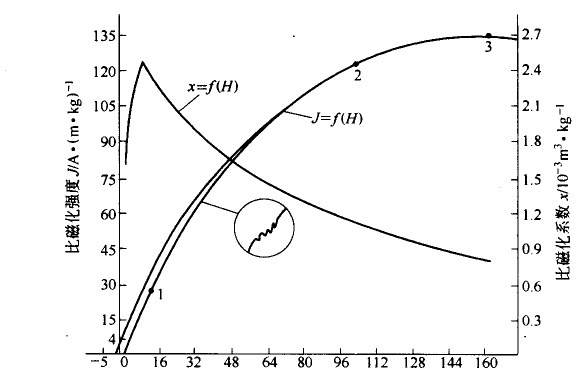

                                   某磁鐵礦比磁化強度、比磁化系數(shù)與磁化強度的變化曲線

從比磁化系數(shù)x=f(H)曲線看，得知磁鐵礦的比磁化系數(shù)隨磁化場變化也不是一個常數(shù)。開始時，隨磁化場增大xo值迅速增大、在H約等于8kA/m(或100Oe)時，X。達到最大值(x。≈2.5xl0﹣3次方或0.207立方厘米/g)之后，再增大磁化場強X。值不但不隨之增大，反而逐漸減小。

不同的礦物、有不同的X。數(shù)值，X。達到最大值所需的磁場強度也不相同。表2—3為我國部分礦山磁鐵礦物實測的比磁化系數(shù)。

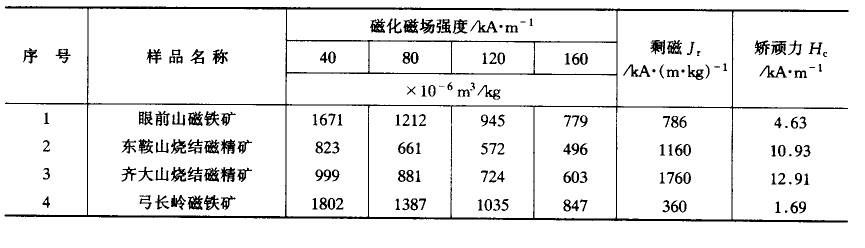

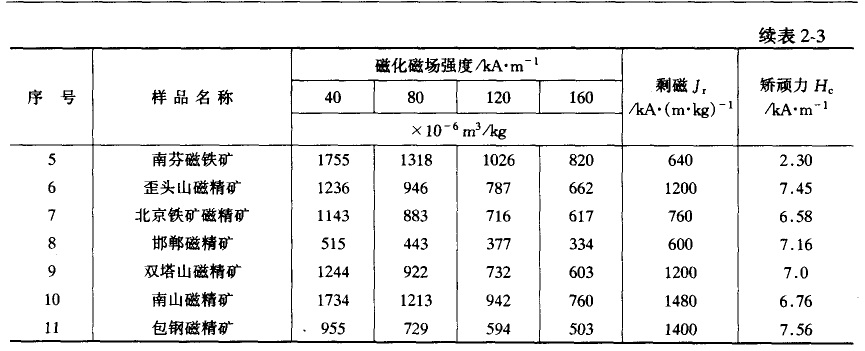

我國部分磁性礦物的比磁化系數(shù)

礦物的磁化
